Скоростные ПВХ ворота
Скоростные рулонные ворота серии SPEEDROLL SDO предназначены для установки на внешние проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.

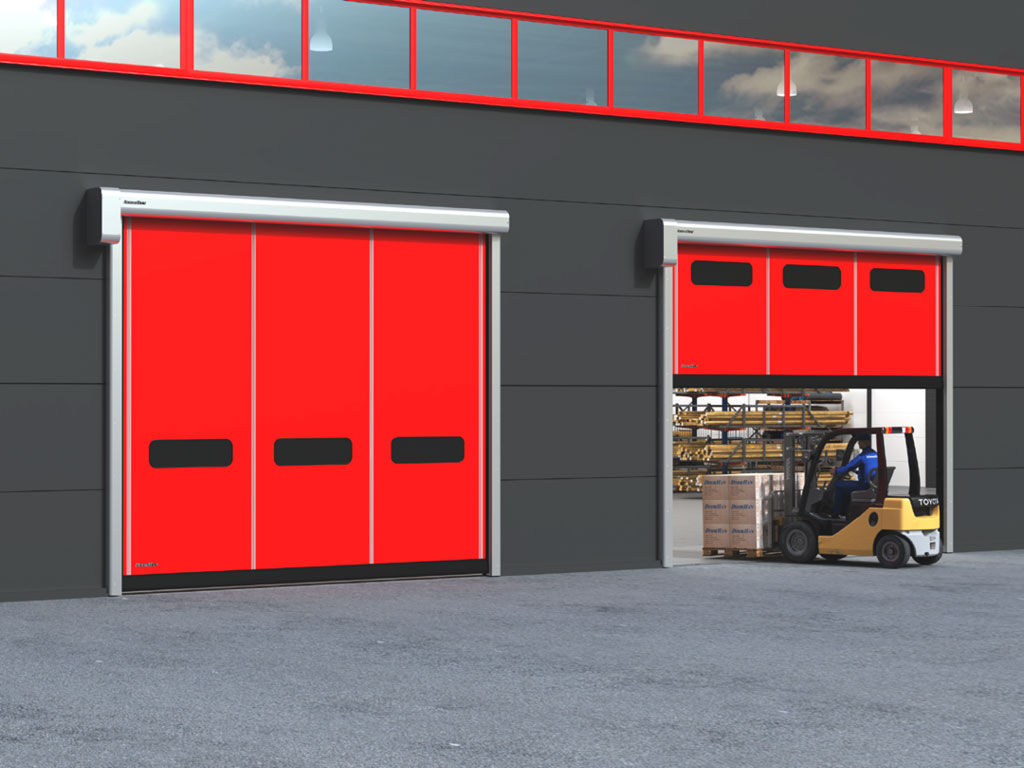

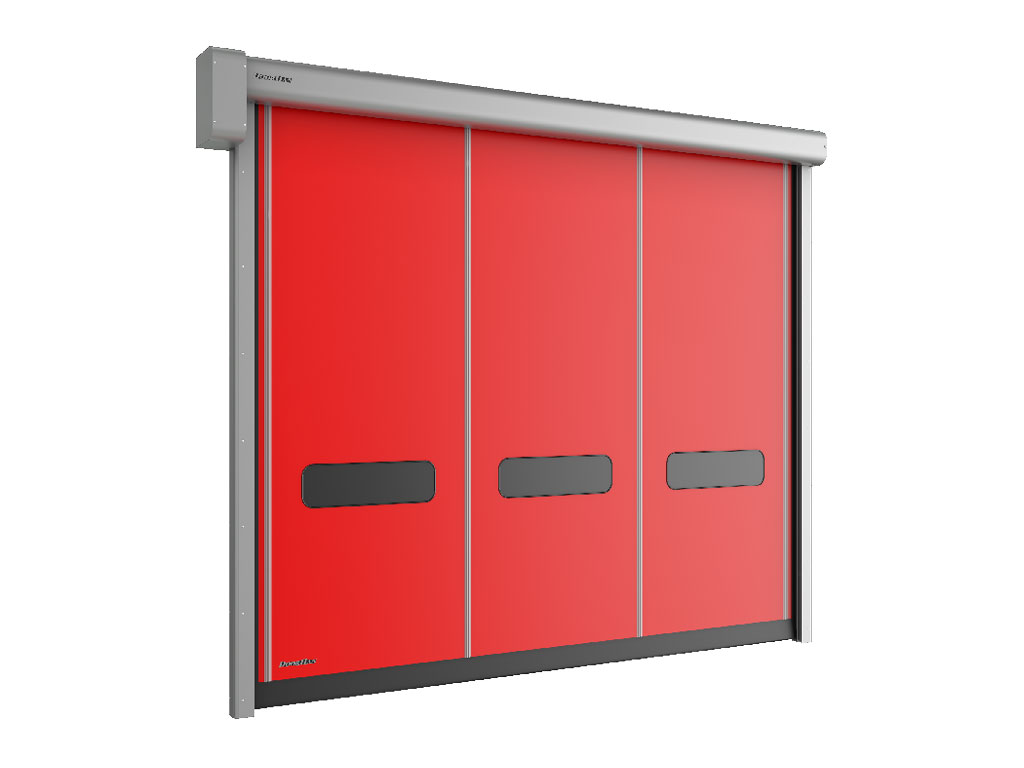

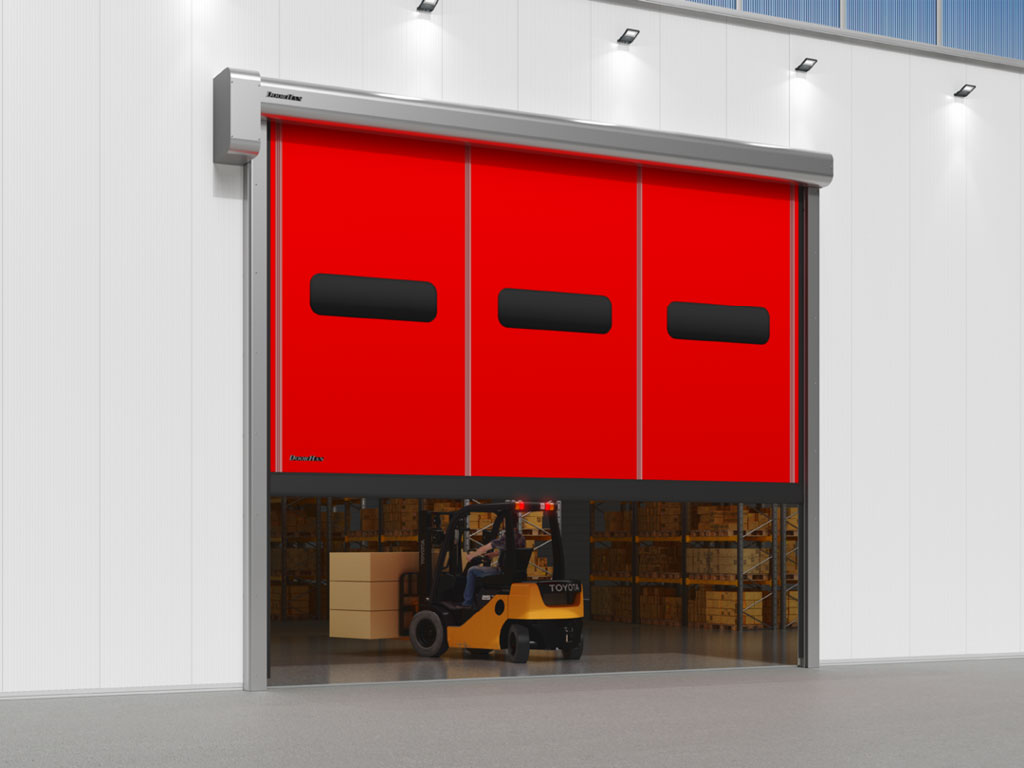

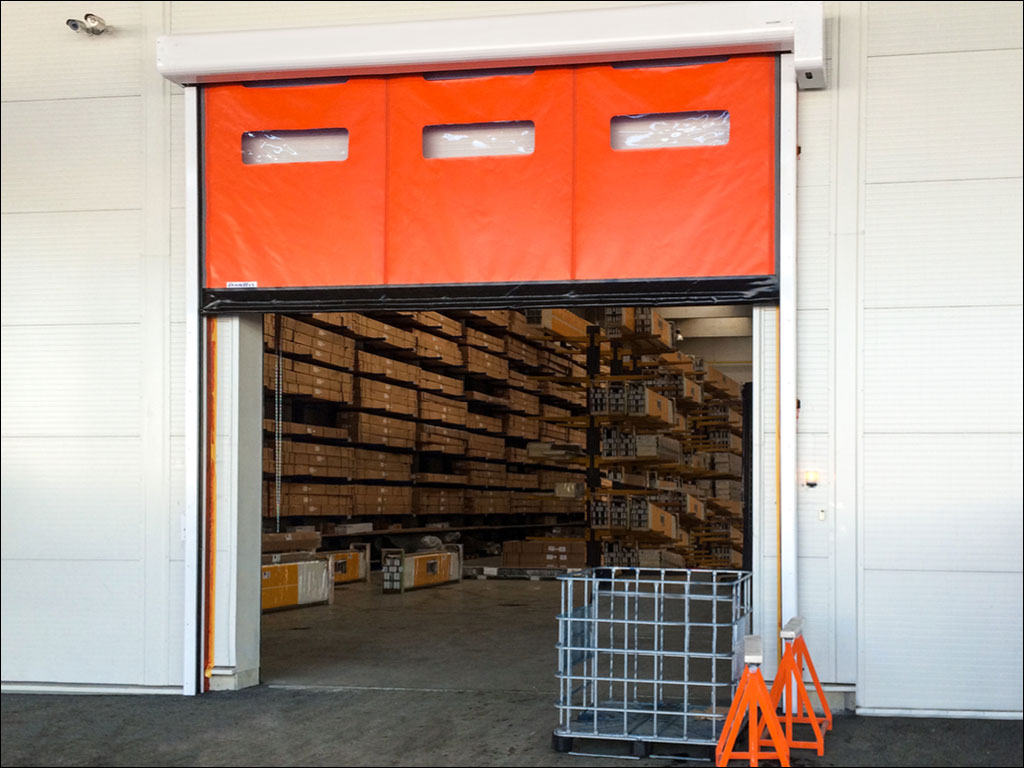

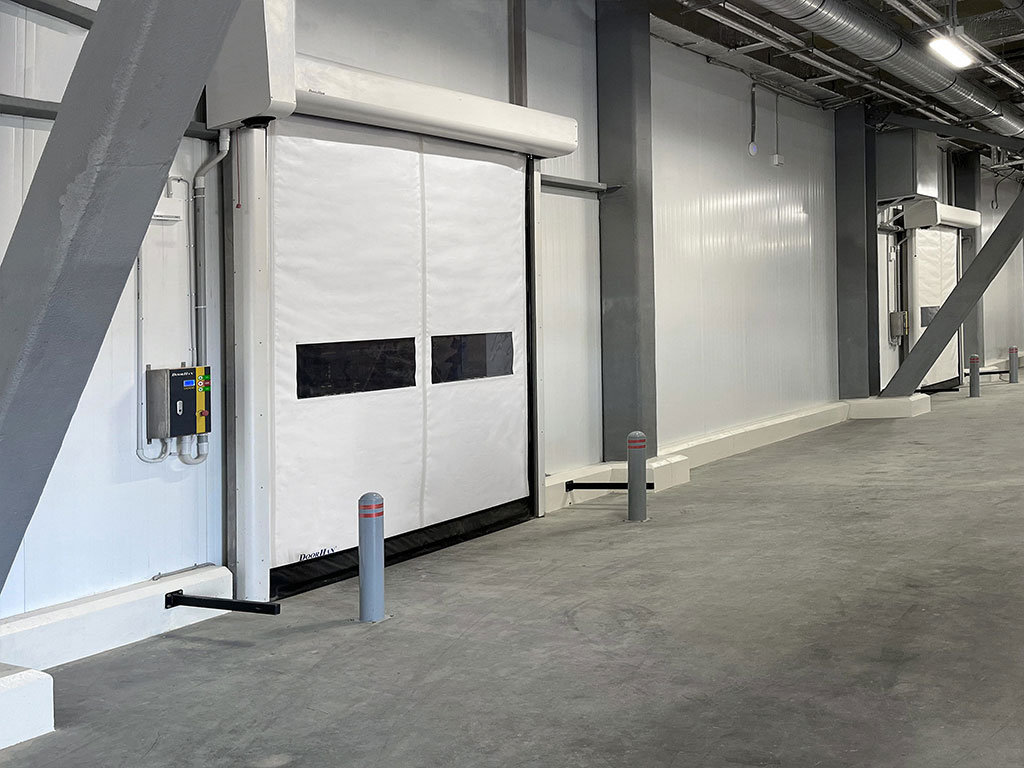

Внешний вид
Таблица размеров
Параметр Показатель Ширина проема, мм 1 200–5 700 Высота проема, мм 1 800–5 800 Притолока, мм От 450 Пристенки, мм От 225 Преимущества
Конструкция
1. Электрический привод;
2. Вал;
3. Короб вала;
4. Полотно ворот;
5. Вставка прозрачная (окно/панель);
6. Стойка;
7. Направляющая для движения полотна;
8. Нижняя кромка полотна;
9. Фотоэлемент;
10. Блок управления.Технические характеристики
Параметр Значение Примечание Ветровая нагрузка, км/ч CLASS3 (до 120) Для ворот до 3 000 × 3 000 мм Ветровая нагрузка, км/ч CLASS2 (до 90) Для ворот до 5 000 × 5 000 мм Ветровая нагрузка, км/ч CLASS1 (до 82) Для ворот до 6 000 × 6 000 мм Скорость открывания, м/с 2,0 Для ворот до 3 000 × 3 000 мм Скорость открывания, м/с 1,5 Для ворот до 5 000 × 5 000 мм Скорость открывания, м/с 1,0 Для ворот до 6 000 × 6 000 мм Скорость закрывания, м/с 0,5 Диапазон рабочих температур, °С -30...+50 При эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции: опция «Профиль безопасности» недоступна Мощность, Вт 1 500 Класс защиты IP IP54 Концевые положения отслеживаются энкодером Напряжение питания, В 220 В/50 Гц Однофазное Напряжение питания, В 380 В/50 Гц Трехфазное Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 Зависит от условий эксплуатации Новинки
Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.
Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.
Условия эксплуатации
Сопротивление ветровой нагрузке приведено для ворот серии SpeedRoll, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

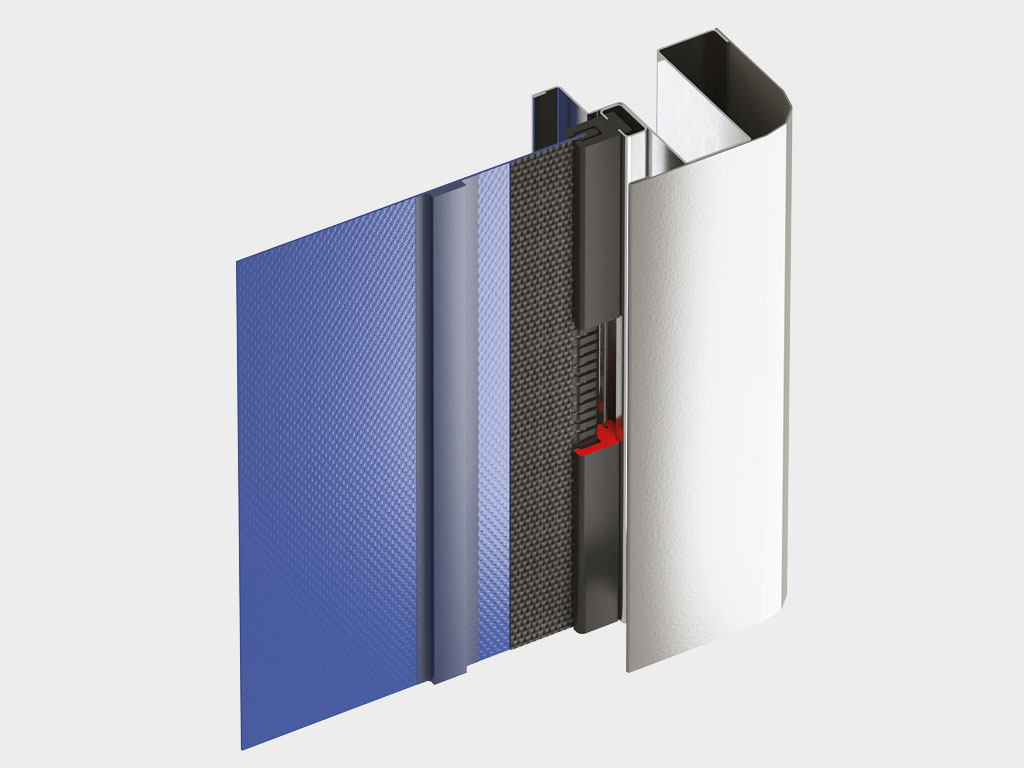

Функция самовосстановления полотна в направляющих служит для работы ворот в аварийных условиях, например, в случае непреднамеренного наезда транспортом, и не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот, из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
Документация
Чертежи
Скоростные рулонные ворота SPEEDROLL SDO (привод сбоку);
Скоростные рулонные ворота SPEEDROLL SDO (привод спереди);
Схема установки скоростных рулонных ворот SPEEDROLL SDO (привод сбоку);
Схема установки скоростных рулонных ворот SPEEDROLL SDO (привод спереди).Паспорта и сертификаты
Сертификат соответствия (скоростные ворота);
Паспорт на скоростные рулонные ворота;
Сертификат соответствия (блоки управления).Инструкции
Ворота рулонные скоростные SPEEDROLL SDO (для наружного использования);
Блок управления GfA;
Блок управления BMP;
Блок управления DoorHan;
Блок управления DoorHan SERVO;
Сервисная книжка скоростных рулонных ворот;
Датчик-радар базовый РА;
Датчик-радар PRO BT. -
-
Цвета каркаса
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 9005 (черный)
RAL 1013 (жемчужно-белый)
RAL 6005 (зеленый)
RAL 8017 (коричнево-красный)
RAL 3005 (красный)
RAL 5005 (синий)
RAL 7038 (серый)
Оцинкованная сталь (без покрытия)Цвета полотна
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый) -
Комплектация
Базовая комплектация
Стойки и короба из оцинкованной стали.
Вал из оцинкованной стали диаметром 90/130 мм.
Направляющие из экструдированного полиэтилена.
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м².
Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты – IP54.
Фотоэлементы устанавливаются на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании.
Выносные фотоэлементы на столбиках и сигнальные лампы.Дополнительная комплектация
Система подогрева привода и стоек.
При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот.
Пульт TRANSMITTER 4 предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.
Приемник внешний одноканальный DHRE-1 предназначен для приема радиосигнала на частоте 433 МГц.
Артикул «DHRE-mini». Приемник внешний одноканальный предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.
Артикул «AD-06». Датчик движения предназначен для автоматического управления электроприводами.
Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.
Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.
Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
Артикул «KEYSWITCH_N». Ключ-кнопка используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.
Артикул «PHOTOCELL-N». Фотоэлементы — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.
Артикул «DKH009». Большая кнопка управления скоростными воротами.
Артикул «LAMP-PRO». Сигнальная лампа предупреждает о начале движении ворот и работает в течении всего цикла их движения.
Артикул «LOOP1». Одноканальный детектор магнитной петли LOOP1. Артикул «LOOP2». Двухканальный детектор магнитной петли LOOP2. Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей. -
Монтаж
Подготовка строительного объекта

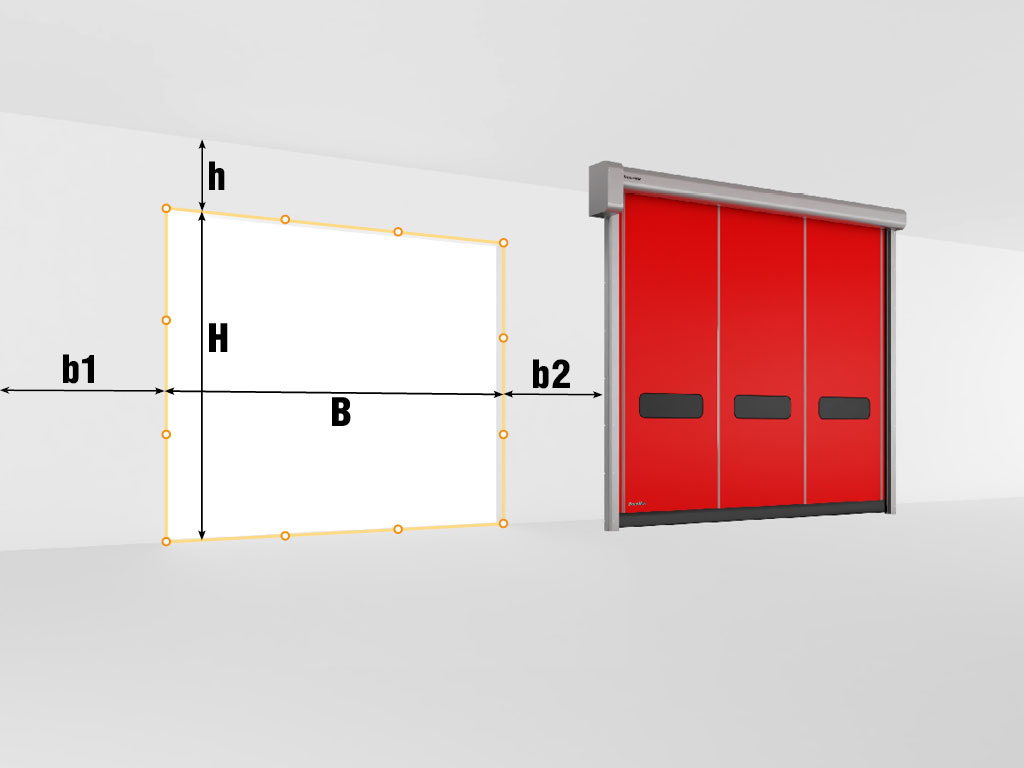

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трём точкам (в крайних положениях и по центру).
B – ширина проема (расстояние от левого края до правого края проема).
H – высота проема (расстояние от пола до верха проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.Способы монтажа
Накладной монтаж скоростных ворот.
Стандартные конструктивные решения

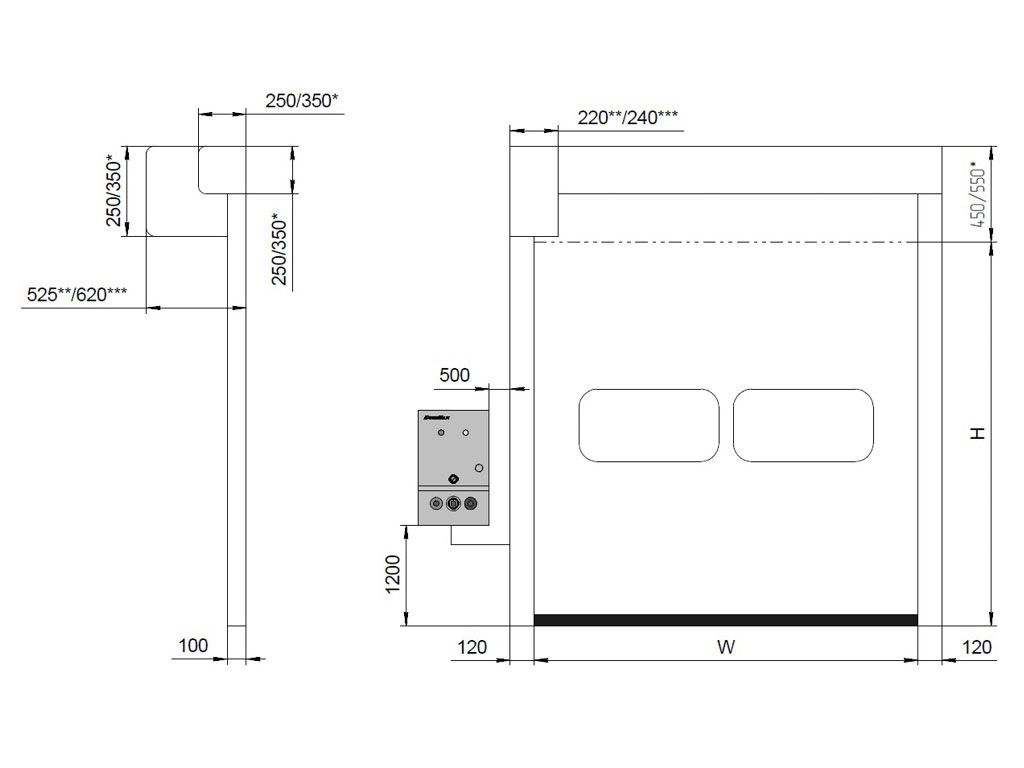

Общий вид ворот с приводом сбоку (привод слева/привод справа).Усл. обозначение, наименование параметра Расчетная формула B, мм Ширина проема 1 200–5 700 H, мм Высота проема 1 800–5 800

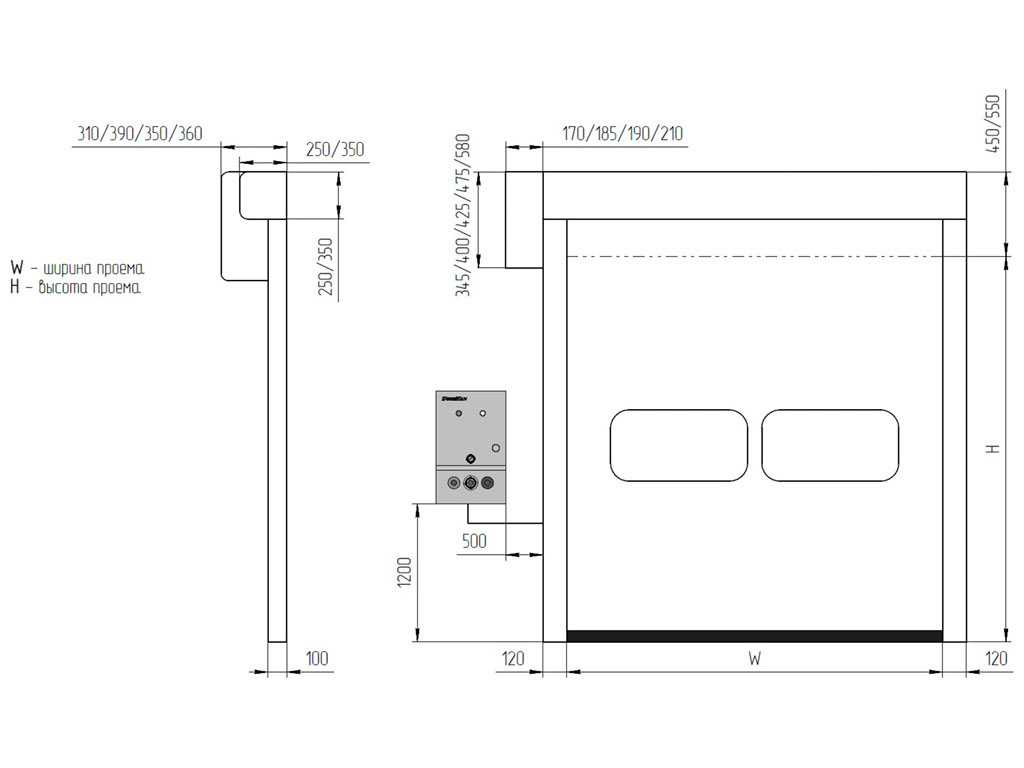

Общий вид ворот с приводом спереди (спереди слева/спереди справа).Усл. обозначение, наименование параметра Расчетная формула B, мм Ширина проема 1 200–5 700 H, мм Высота проема 1 800–5 800
