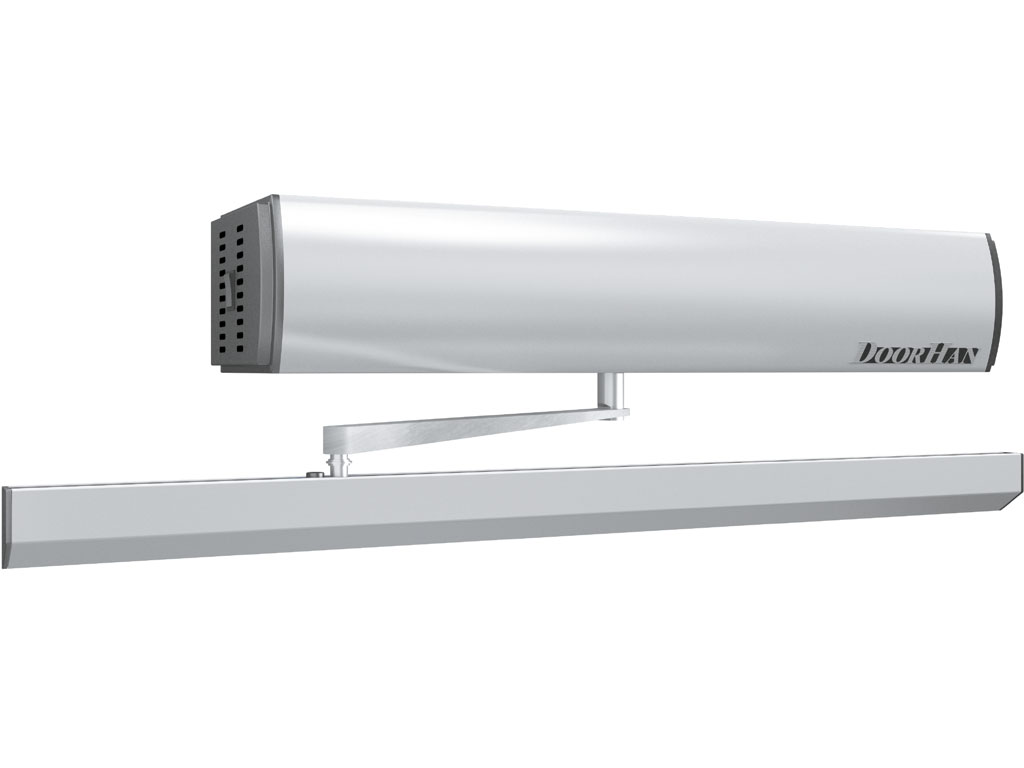

Привод для автоматических распашных дверей AD-SWING

  • Привод для автоматических распашных дверей AD-SWING

    Электромеханический привод AD-SWING предназначен для автоматизации распашных дверей, установленных в больницах, аэропортах, различных государственных учреждениях. Привод AD-SWING — это оптимальное решение, совмещающее в себе удобство, надежность и комфорт.

    Зона применения

    • Жилые и коммерческие здания
      Предназначены для автоматизации распашных дверей с целью ограничения доступа.
    • Государственные учреждения, аэропорты и больницы
      Возможность использования распашных дверей в автоматическом режиме обеспечивает беспрепятственный проход, разграничение зон и контроль доступа в помещение.

    Преимущества

    • Разные варианты открывания дверей
      Возможность открывания двери как внутрь, так и наружу (опция доступна при использовании рычага AD-28).
    • Различные режимы управления
      Привод поддерживает различные режимы управления дверью: c радиокнопки, идущей в комплекте, с датчика-радара или в режиме «толкни и иди».
    • Синхронизация приводов
      Синхронизация двух приводов (ведущего и ведомого) при автоматизации двустворчатых распашных дверей с возможностью регулировки интервала по времени между ведомым и ведущим.
    • Дополнительные опции
      Для большего удобства и безопасности работы к приводу могут быть подключены различные аксессуары DoorHan (фотоэлементы, датчики движения, ключ-кнопки и т. д.).

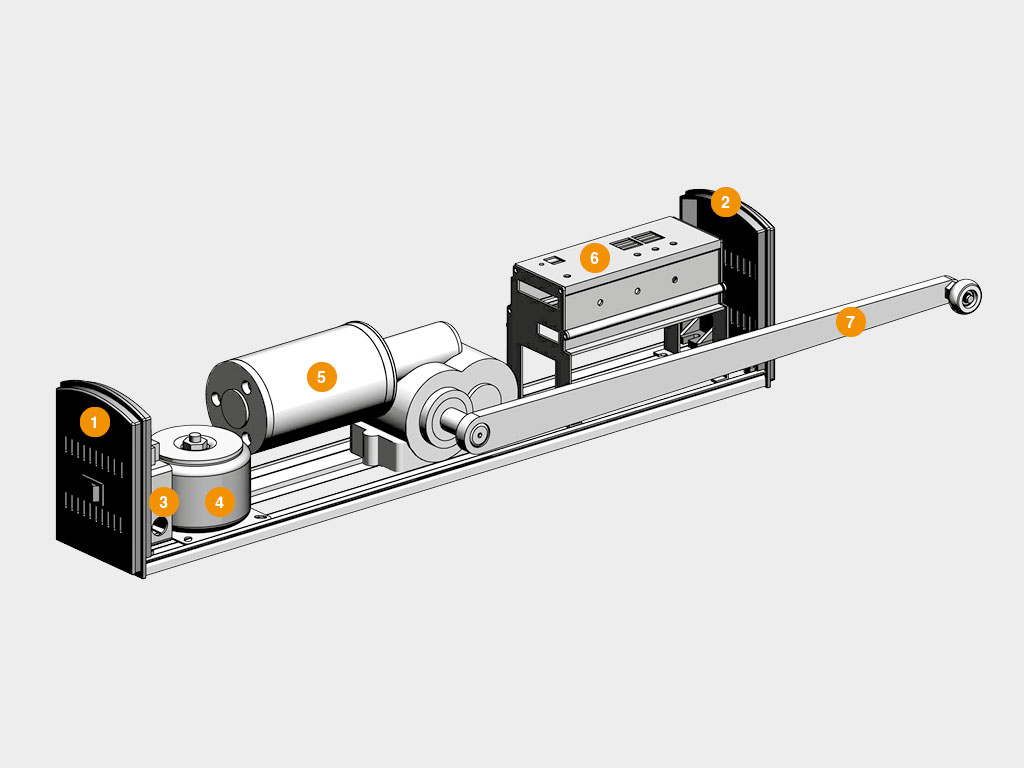

    Конструкция

    Конструкция
    1. Крышка левой части;
    2. Крышка правой части;
    3. Ввод питающего кабеля 220 В;
    4. Трансформатор;
    5. Двигатель 24 В;
    6. Контроллер;
    7. Тяга.

    Технические характеристики

    Параметр Значение Примечание
    Максимальный вес створки, кг. 200
    Ширина створки, мм 2 000
    Напряжение питания, В 220–240
    Двигатель, В 24
    Класс защиты IP 12
    Диапазон рабочих температур, °С -20…+55

    Условия эксплуатации

    1. Двери должны эксплуатироваться и содержаться таким образом, чтобы всегда гарантировалась безопасность пользователя, обслуживающего персонала и третьих лиц.
    2. Используйте систему только в технически исправном состоянии.
    3. Дверной привод AD-SWING находится в автоматическом режиме работы и обеспечивает автоматическое закрывание и открывание дверей.
    4. Во избежание поломок привода используйте только оригинальные дополнительные аксессуары производства концерна DoorHan.
    5. Запрещается вносить изменения в автоматическую часть.

    Гарантийные обязательства

    Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

    Документация

    Паспорта и сертификаты

    Декларация соответствия;
    Паспорт привода AD-SWING;
    Декларация соответствия;
    Сервисная книжка.

    Инструкции

    Инструкция;
    Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики.

  • Дизайн

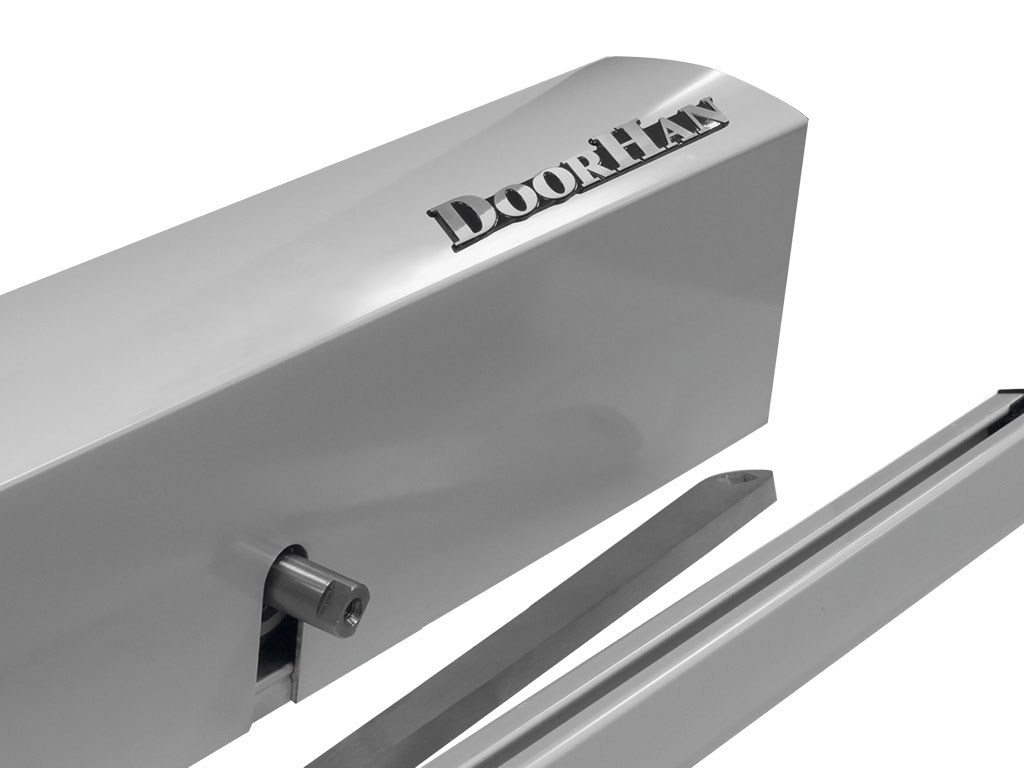

    Алюминиевый логотип на передней крышке приводаАлюминиевый логотип на передней крышке привода

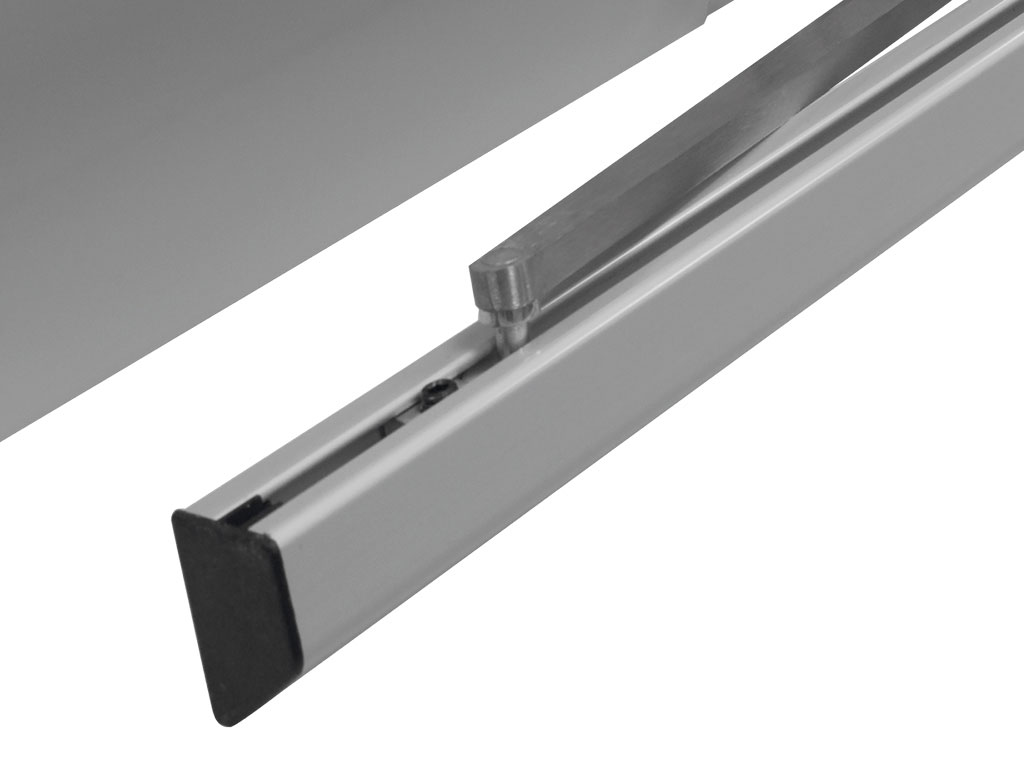

    Бесшумный рычаг со скользящей шинойБесшумный рычаг со скользящей шиной

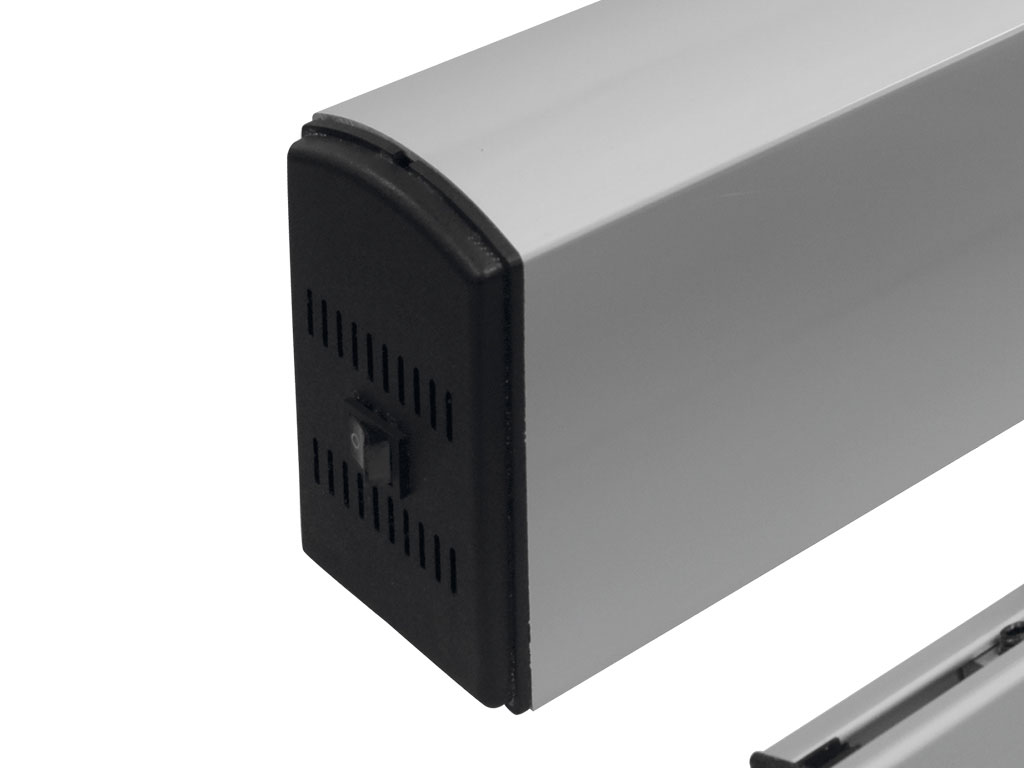

    Кнопка включения питания удобно расположена на корпусе приводаКнопка включения питания удобно расположена на корпусе привода

  • Комплектация

    Базовая комплектация

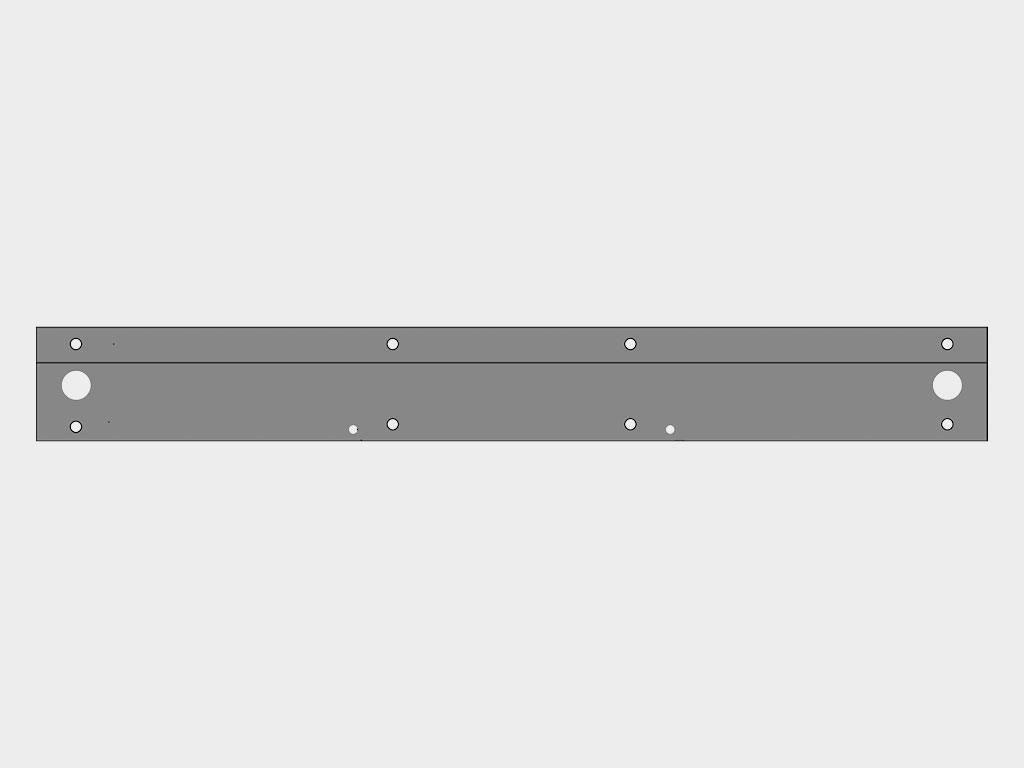

    Пластина крепления привода.

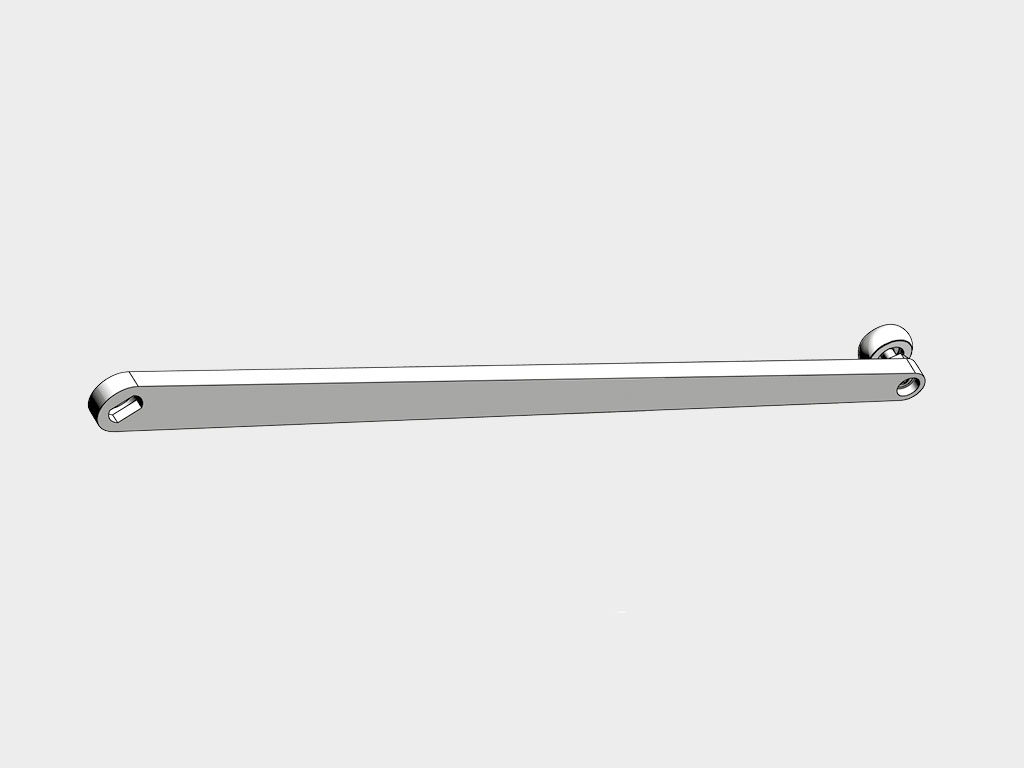

    Тяга для открывания двери внутрь.

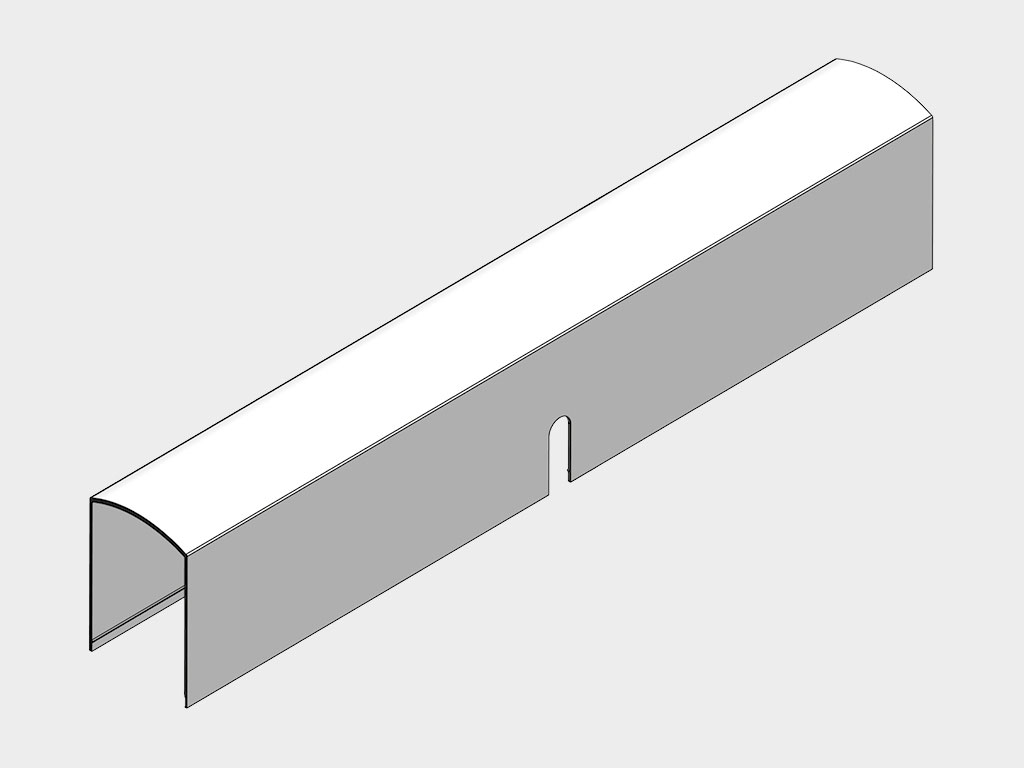

    Крышка механизма.

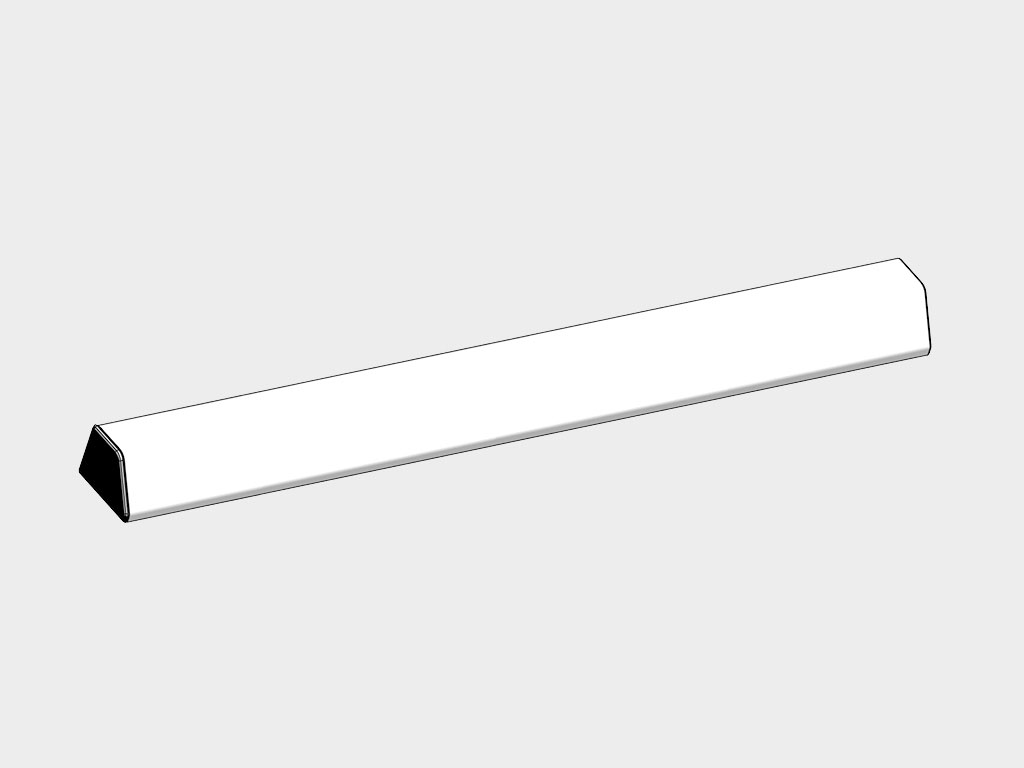

    Направляющая тяги для открывания двери внутрь.

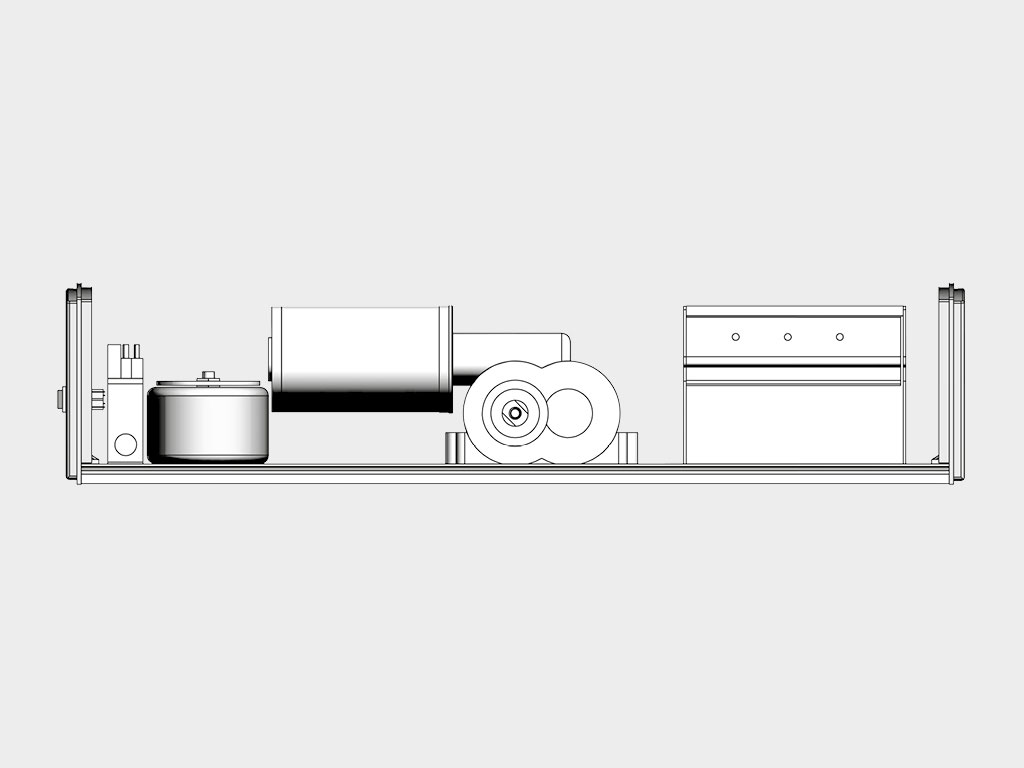

    Механизм.

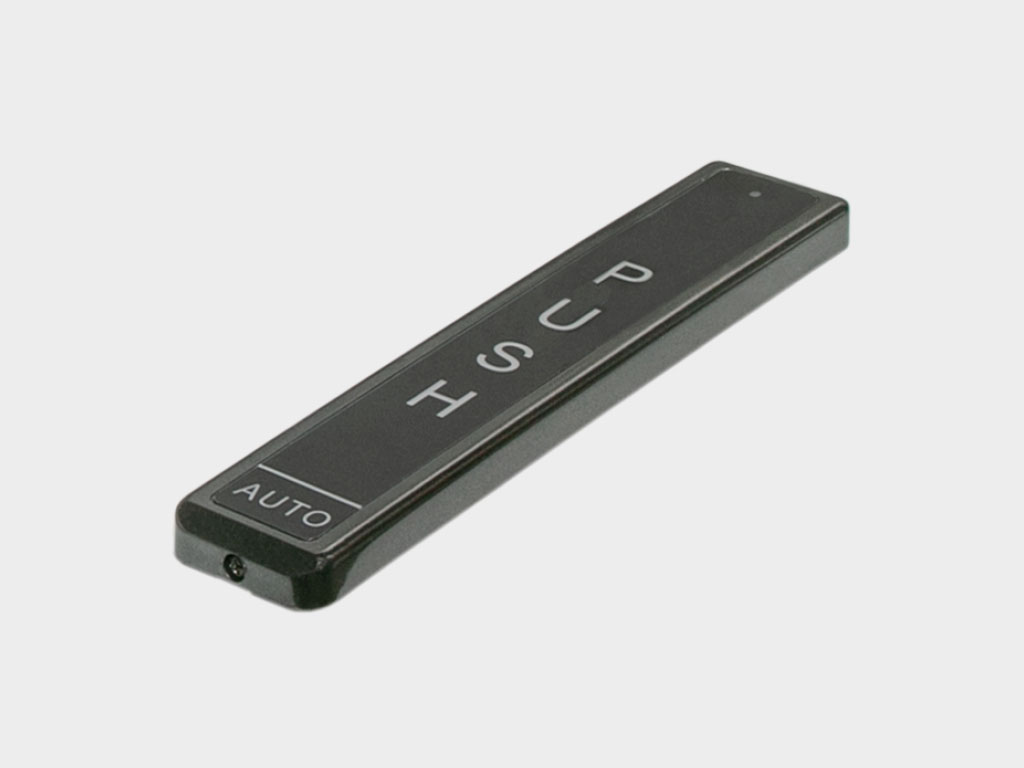

    Беспроводная кнопка управления AD-30.

    Дополнительная комплектация

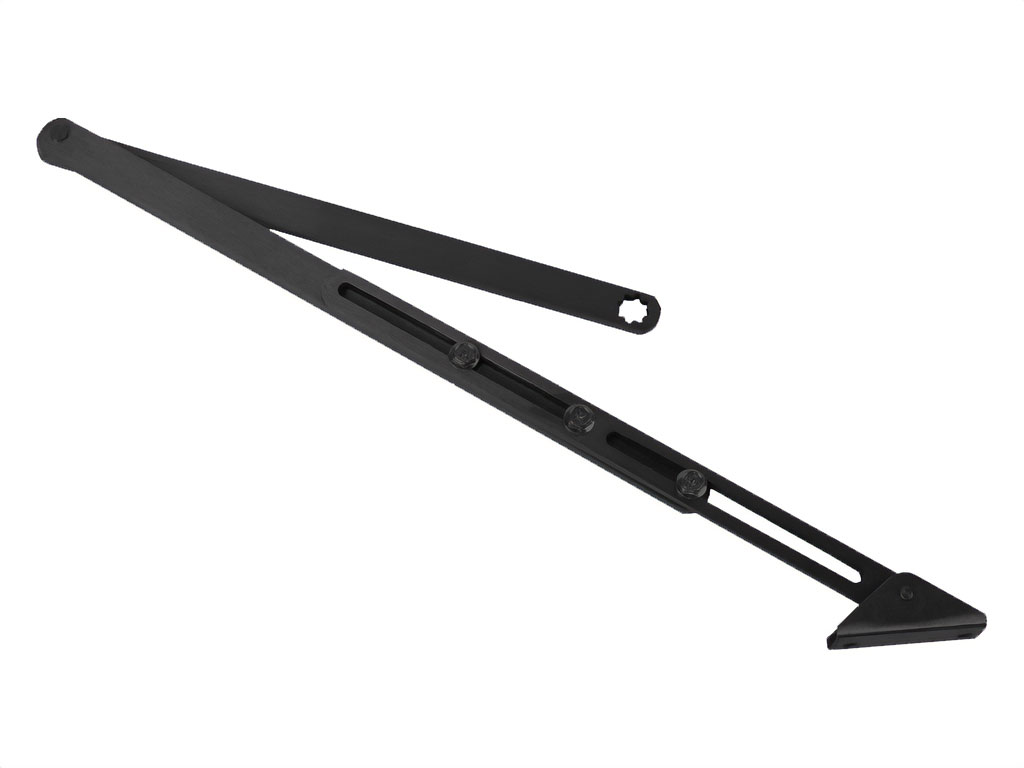

    Рычаг привода AD-SWING для открывания двери наружу.

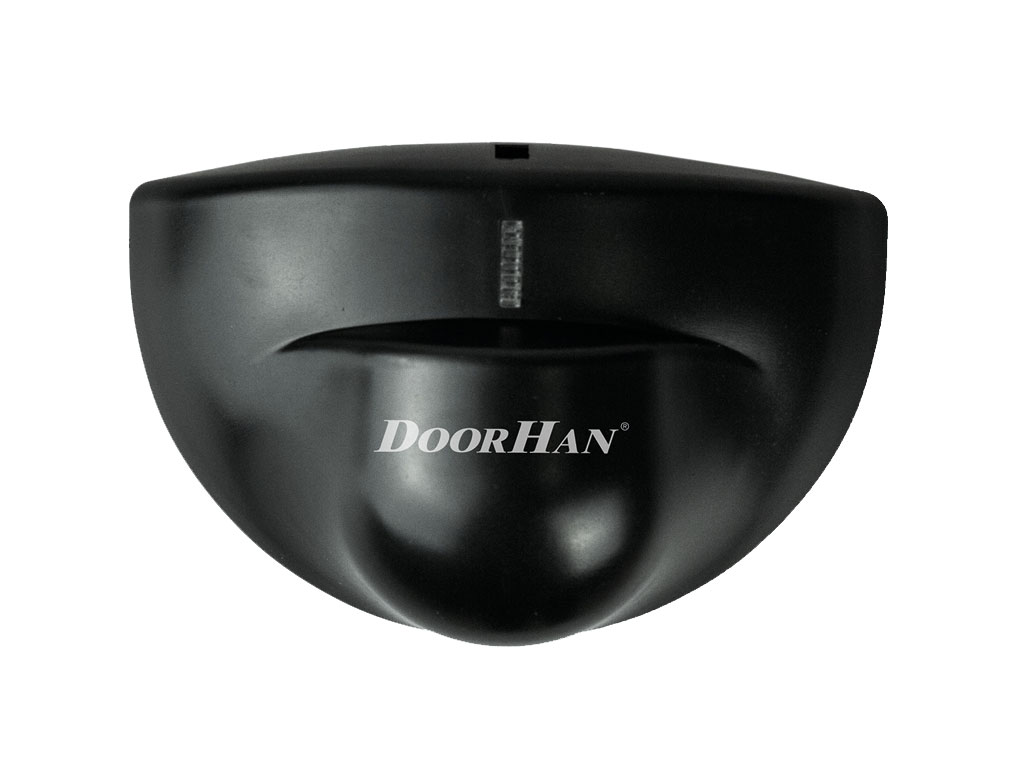

    Датчик-радар автоматических дверей.

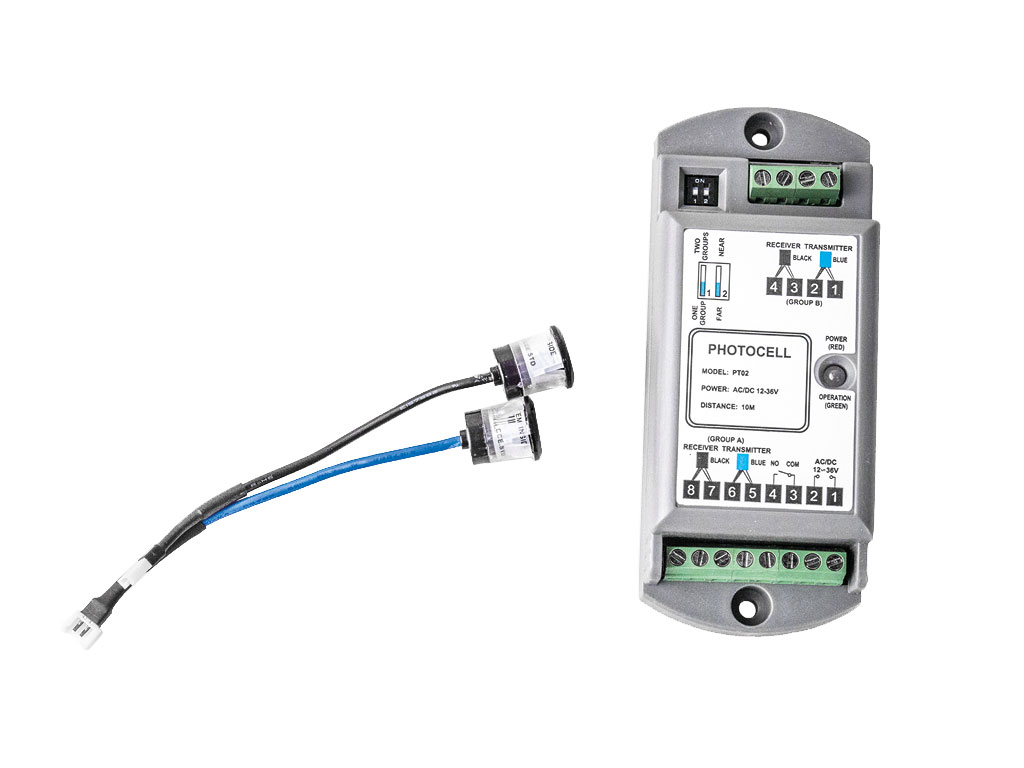

    Фотоэлементы для автоматических дверей (комплект).
    GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
    Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
    WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
    Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
    Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
    Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
    Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.
    Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
    Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
    Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
    Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
    Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

  • Монтаж

    Способы монтажа

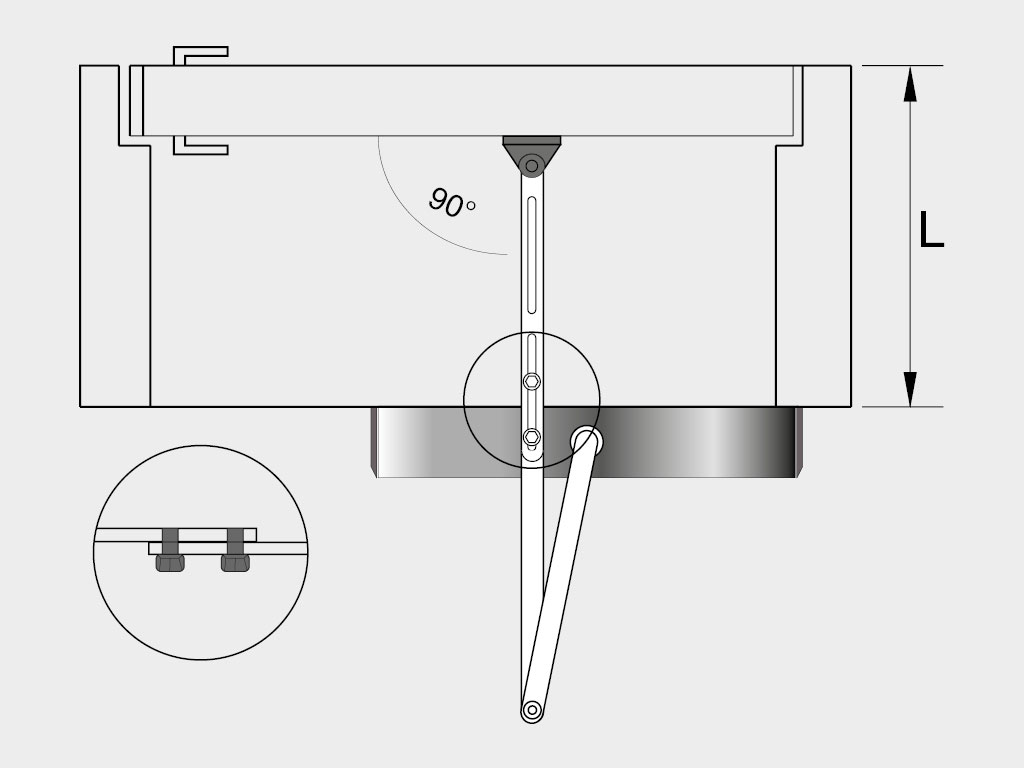

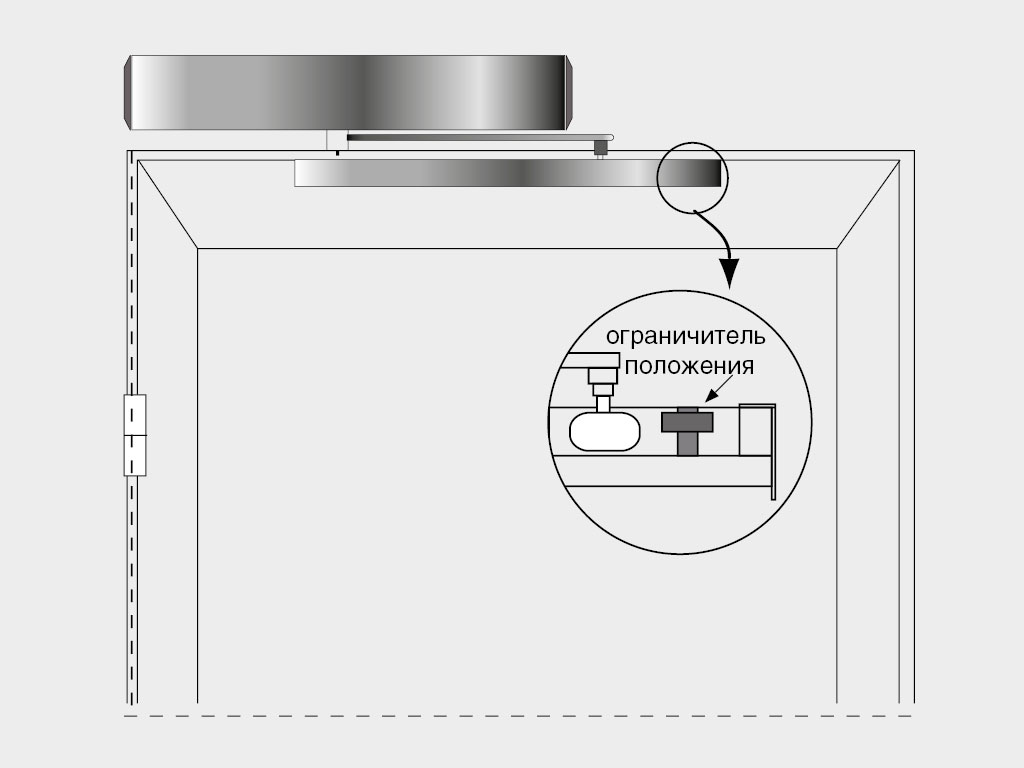

    Открывание внутрь. Левое положение. Открывание внутрь. Левое положение.

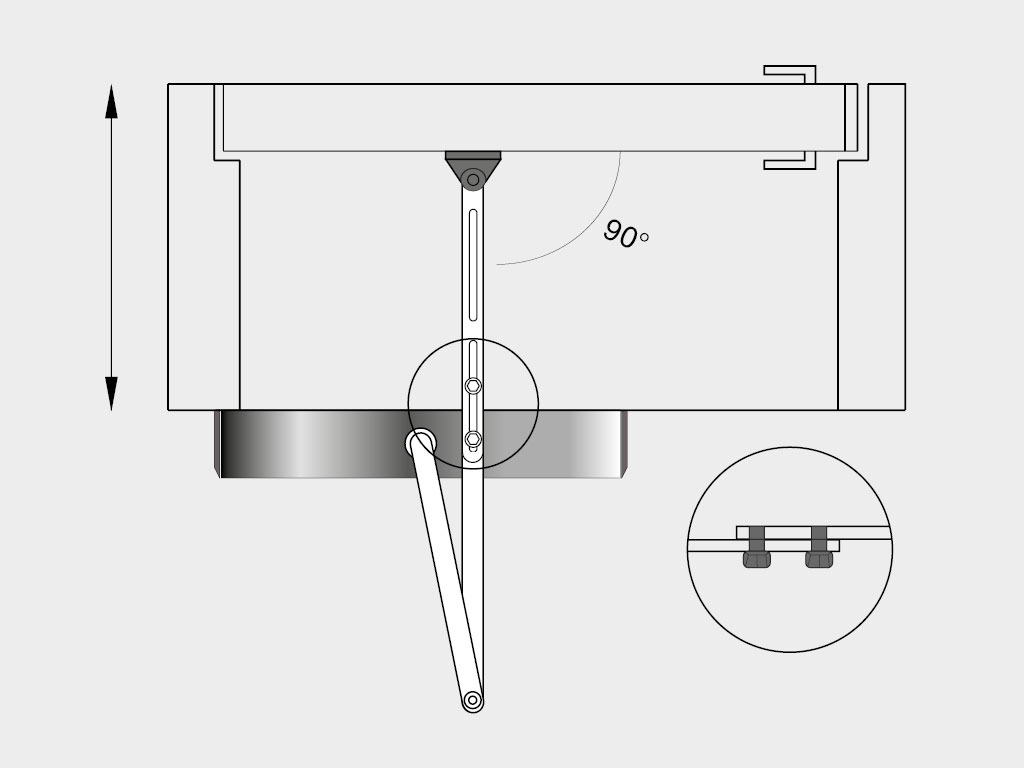

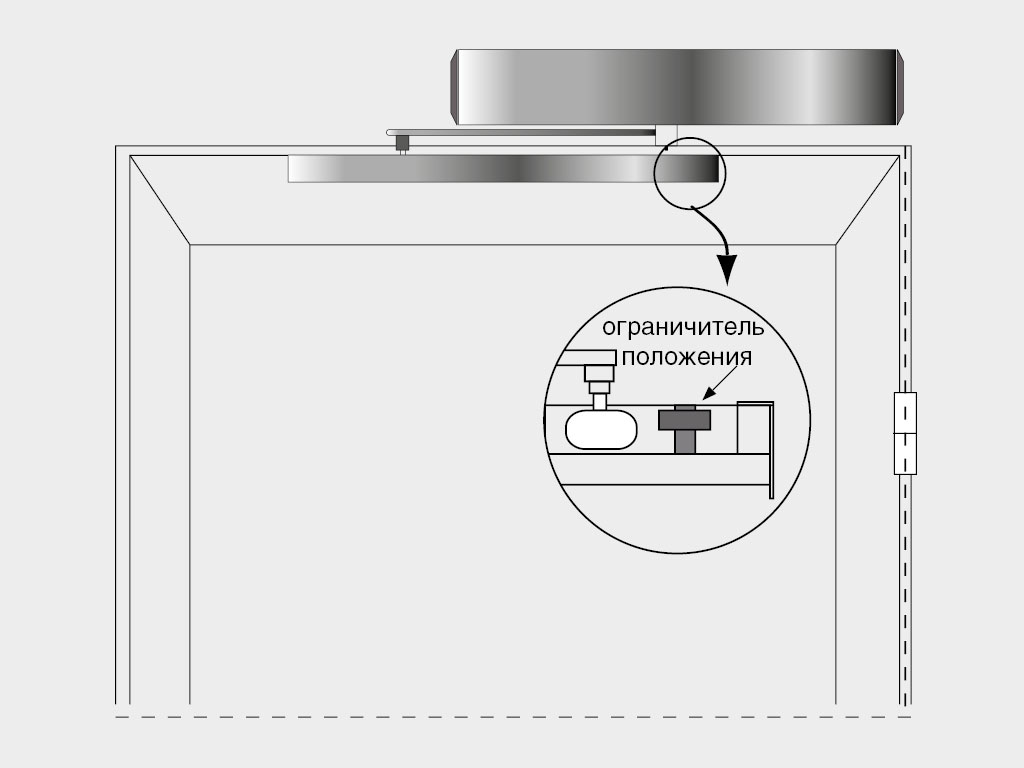

    Открывание внутрь. Правое положение. Открывание внутрь. Правое положение.
    Открывание наружу. Левое положение (необходимо использовать рычаг AD-28). Открывание наружу. Левое положение (необходимо использовать рычаг AD-28).
    Открывание наружу. Правое положение (необходимо использовать рычаг AD-28). Открывание наружу. Правое положение (необходимо использовать рычаг AD-28).
